Konstruktion und Entwicklung Drei neue Komponenten aus der Mechanik

Drei aktuelle Innovationen aus der Mechanik, die sich in Maschinen der Lebensmittel- und Getränkeindustrie nutzen lassen: Einen speziell für Mixer gestalteten Getriebeadapter, Kupplungen für heiße Umgebungen sowie eine leise Ruhestrombremse, die Verpackungsmaschinen bedienerfreundlicher macht.

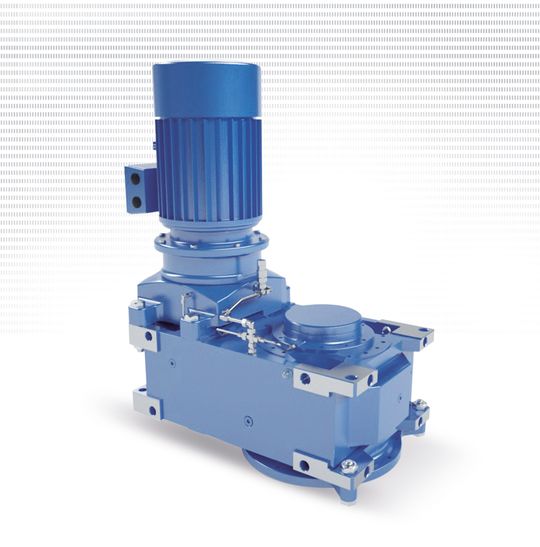

1. Länger mixen oder belüften: Spezieller Adapter verlängert Getriebebetriebszeit

Nord Drivesystems hat für die Misch- und Rührtechnik einen Adapter zu seinen Maxxdrive-Industriegetrieben entwickelt: Der Safomi-IEC-Adapter wurde speziell für Mixer gestaltet. Er verbessert die Betriebssicherheit und verringert die Anzahl benötigter Verschleißteile. Bei dem Safomi-IEC-Adapter (SAFOMI = Sealless Adapter For Mixers) ist ein Ölausgleichsbehälter direkt integriert. Dadurch entfallen Ölbehälter und -schläuche sowie der leckage- und verschleißanfällige Wellendichtring zwischen Getriebe und IEC-Zylinder. Der Adapter am Rührwerksantrieb führt auf diese Weise zu höherer Betriebssicherheit und geringerem Wartungsaufwand. Die zugehörigen Maxxdrive-Industriegetriebe bieten Abtriebsdrehmomente von 15 bis 282 kNm. Mit zwei Varianten seiner Maxxdrive-Kegelstirnradgetriebe mit Safomi bietet der Hersteller der Abwasserindustrie eine Antriebsalternative für Bürstenbelüfter. Sie wurden als Ersatz für bestehende Antriebslösungen konzipiert und lassen sich einfach austauschen.

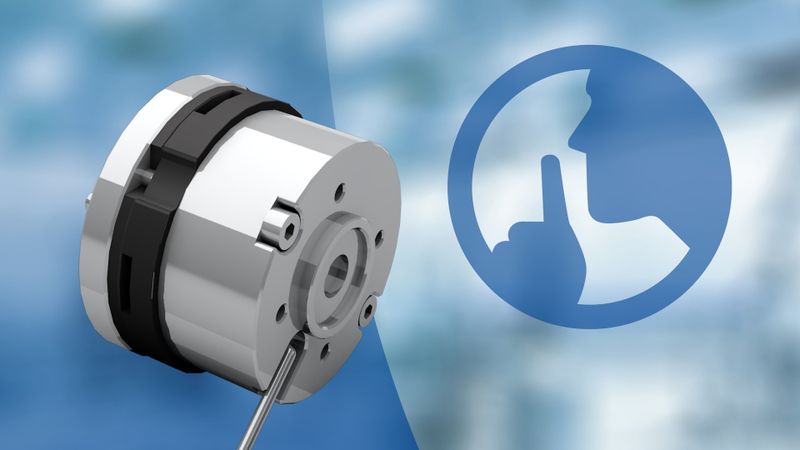

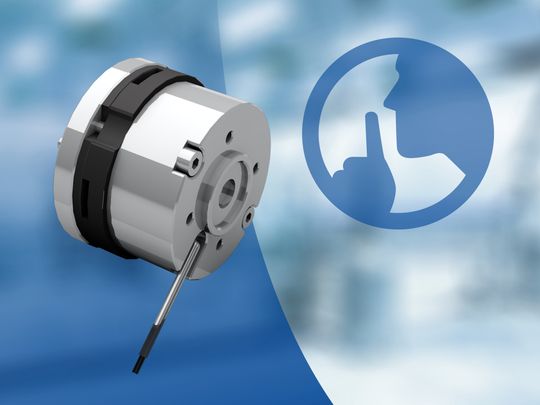

2. Leise Ruhestrombremse für einen ruhigen Betrieb

Dunkermotoren hat die Ruhestrombremse E90R LN überarbeitet und leiser gemacht. Die Bremse arbeitet nach dem Fail-Safe-Prinzip: Im stromlosen Zustand ist sie geschlossen und hält Lasten. Durch das Anlegen einer elektrischen Spannung wird das Magnetfeld aufgebaut, die Ankerscheibe angezogen und die Bremswirkung aufgehoben. Um das akustische Verhalten zu verbessern, passte der Hersteller den Mitnehmer konstruktiv an und reduzierte so das Spiel zur Ankerscheibe. Dadurch verringern sich Rüttel- und Schwingungsgeräusche im Betrieb. Das Ergebnis ist ein deutlich ruhigeres Laufverhalten, welches im Betrieb als Qualitätsmerkmal wahrgenommen wird. Die Bremse zeichnet sich außerdem durch Präzision aus. Typische Einsatzgebiete sind die Medizintechnik, Automatisierungs- und Verpackungsmaschinen, die Fördertechnik sowie andere Anwendungen mit hohen Anforderungen an Laufruhe, Präzision und Bedienkomfort.

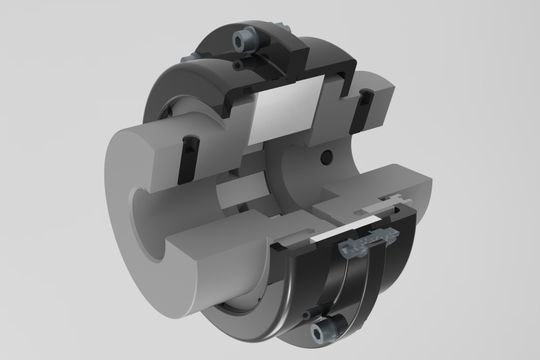

7. Elastomerkupplungen für bis zu 177 Grad Celsius Umgebungstemperatur

Für Hochtemperaturanwendungen stellt R+L Hydraulics Elastomerkupplungen der Reihe Quick Flex vor. In der High-Temp-Ausführung halten die robusten und wartungsarmen Kupplungen dauerhaft Temperaturen von bis zu 177 Grad Celsius stand und eignen sich zum Beispiel in der Umgebung von Heißdampfanlagen, aber auch in Stahl- und Metallwerken. Die Kupplungen benötigen kein Schmieröl oder -fett. Das Elastomer-Insert lässt sich mit wenigen Handgriffen austauschen. Die weißen Elastomerelemente der High-Temp-Ausführung dämpfen stark und gleichen auch größere Fluchtungsfehler aus.

Konstruktion

Getriebe in wenigen Minuten konfigurieren für jede Anwendung

Die Kupplungen sind für nominale Drehmomente zwischen 93 Nm und 601,5 kNm ausgelegt sowie Drehmomentspitzen von bis zu 1200 kNm. Erhältlich sind die Quick-Flex-Kupplungen für Bohrungsdurchmesser von 10 mm bis 500 mm und mit diversen Abdeckungen. Kombiniert mit Verlängerungen überbrücken sie Wellenzwischenräume von 25 mm bis 3000 mm. Für enge Bauräume gibt es eine Variante mit verkürzten Naben. Optional werden Bremsen, Zusatzantriebe oder Sensoren integriert.
