Schneide- und Verpackungslinie Prozesslinie für spanischen Schinken

Anbieter zum Thema

GEA Group AG

Heuft Systemtechnik GmbH

HARTER GmbH

Ruland Engineering & Consulting GmbH

Für den spanischen Schinken- und Wurstwarenhersteller Ramón Ventulà hat Gea eine neue ganzheitliche Schneid- und Verpackungslinie entworfen.

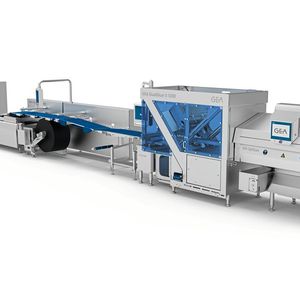

Die Anforderungen des spanischen Schinken- und Wurstwarenhersteller Ramón Ventulà waren klar definiert: feinste Schnittqualität, einfache Handhabung, geringes Give-away und hohe Leistung. Der Technologiekonzern Gea erfüllt diese mit dem Einsatz der Schneidemaschine Dualslicer II 1200, die mit der neuen Tiefziehmaschine Powerpak plus mit unterstützender Steuerungsausrüstung arbeitet. Die gesamte Linie verwendet das Optiscan von Gea, um vor dem Slicen zwei Logs gleichzeitig auf Dichte und Form zu scannen. Dadurch wird eine genaue Gewichtskontrolle jeder Packung gewährleistet und ein hoher Ertrag bei minimalem Give-away erzielt.

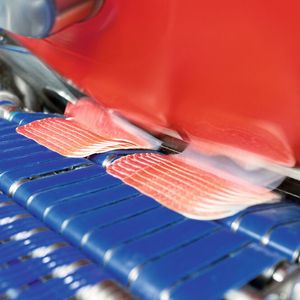

Eine optimale Schnittqualität und verbraucherfreundliche Handhabung wird mit dem GEA DualSlicer mit Interleaver erreicht. Wie der Name schon sagt, kann der DualSlicer zwei kalibrierte Produktblöcke, wie zum Beispiel eine runde Wurst oder einen Rohschinken, gleichzeitig in Scheiben schneiden. Das System synchronisiert alle Komponenten, um perfekte Scheiben mit minimalem Give-away, maximaler Ausbeute und einem hohen Anteil an gewichtsoptimierten Packungen zu produzieren.

Bildergalerie

Der Interleaver ist für Hochgeschwindigkeitsbetrieb, Bedienersicherheit und einfache Handhabung ausgelegt. Mit zwei separaten Folienantrieben zum Slicer kann jeder Block unabhängig verarbeitet werden, auch wenn die Produkte unterschiedlich sind. Die Interleaver-Folie wird im Schneideprozess des Produkts zwischen jeder einzelnen Scheibe positioniert und trennt die Portionen sehr komfortabel. Das Bedienpersonal kann die Gesamtpapierlänge für jede Portion festlegen, wodurch das Taragewicht in die kalibrierte Kontrollwaage Check 4000 eingegeben werden kann. Dies verhindert unnötige Ausschuss-Packungen. Papierstaus können ohne Anhalten der Maschine beseitigt werden.

Das automatische Beladesystem Shingle Loader 600 sorgt für einen kontinuierlichen Produktfluss zur Tiefziehmaschine. Es ermöglicht auch die Überlappung der Produkte innerhalb der Verpackung, um ein attraktiveres Erscheinungsbild im Regal zu schaffen und die Größe der Gesamtverpackungen zu reduzieren, um den Einsatz von Kunststoffmaterialien zu minimieren und den verfügbaren Platz im Einzelhandel optimal zu nutzen.

Das Thermoformen erfolgt mit der neuen Powerpak plus-Tiefziehmaschine. Die neue Maschine umfasst eine Vielzahl neuer Funktionen, die zusammengenommen die Verpackungsqualität verbessern, den Folienverbrauch senken, die Handhabung für das Bedienpersonal vereinfachen und die Zuverlässigkeit insgesamt verbessern. Zu diesen Neuerungen gehören transparente, hygienische Schiebetüren, die leichten Zugang für die Wartung bieten und eine perfekte Sicht auf die Maschine ermöglichen, damit die Bediener leichter beurteilen können, wann ein Folienwechsel erforderlich ist. Die Folienrollen wurden standardisiert, um die Wartung zu erleichtern und den Lagerbestand zu reduzieren. Außerdem haben die Gea-Ingenieure die Ober- und Unterfolienbahn auf beiden Seiten anstatt nur auf einer Seite unterstützt, so dass der Prozess genauer gesteuert werden kann. Beide Folien werden automatisch eingestellt, so dass die Packungsversiegelungen immer korrekt sind und kein erfahrener Ingenieur die ganze Zeit über die Maschine wachen muss. Dank dieser Entwicklungen konnte Gea die Kräfte auf die Oberfolie um etwa 75 % reduzieren, so dass dünnere Folien (und sogar Monofolien) verwendet werden können, ohne die strukturelle Integrität zu verlieren oder die Etiketten aus der Form zu ziehen.

Die Linie in Ramón Ventulà wird mit der Powerguide Speed komplettiert, die mehrere Packungsbahnen für die Endverpackung in eine zusammenführt. Die Integration der Gea-Ausrüstung in die gesamte Linie ermöglicht die Herstellung von Scheiben höchster Qualität mit konstanter Dicke und einem Ausstoß von 1600 kg/h.
