Schaeffler präsentiert neue vierreihige Kugelumlaufeinheiten für Handlingachsen

Profilschienenführungen Neue vierreihige Kugelumlaufeinheit für verschiedene Handlingachsen

04.09.2025 Von Schaeffler 1 min Lesedauer

Anbieter zum Thema

Schaeffler präsentiert neue vierreihige Kugelumlaufeinheiten in X-Anordnung für tolerante Handlingachsen. Die wartungsfreundlichen KLLT-Linearführungen gleichen Geometrieabweichungen besser aus und bieten konstruktive Flexibilität durch acht verschiedene Führungswagen-Varianten.

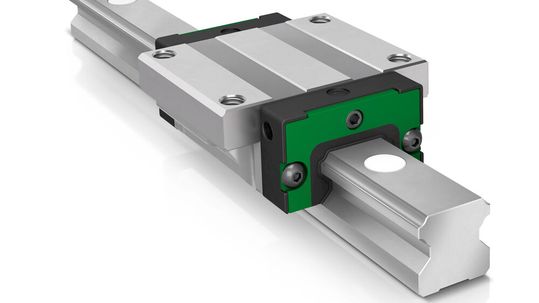

Die vierreihigen Kugelumlaufeinheiten KLLT in X-Anordnung für Handlingachsen(Bild: Schaeffler) — Die vierreihigen Kugelumlaufeinheiten KLLT in X-Anordnung für Handlingachsen
(Bild: Schaeffler)

Der Erfinder der wälzkörpergeführten Linearführung Schaeffler präsentiert auf der Drinktec die neue vierreihige Kugelumlaufeinheiten in X-Anordnung. Konstruktiv zeichnen sich die neuen Kugelumlaufeinheiten besonders durch eine X-Anordnung der Laufbahnen sowie ein optimiertes Schmier- und Dichtungssystem aus, betont der Hersteller. In Verbindung mit einem robusten Aufbau erfüllt die neue Baureihe KLLT die Aufgabe einer wartungsfreundlichen „Allround-Kugelumlaufeinheit” für Anwendungen mit größeren Toleranzen in der Anschlussgeometrie. Acht verschiedene Führungswagen (KWLT) – in langer, kurzer, hoher und niedriger Ausführung, mit und ohne Flansch – bieten konstruktive Freiheit und Flexibilität. Alle Führungswagen sind innerhalb der ISO 12090-1 austauschbar. In den Kopfstücken wurde ein Schmierstoffreservoir für besonders lange Nachschmierintervalle integriert. Die Anordnung der Laufbahnen im 45°-Winkel gewährleistet eine gleichmäßige Lastverteilung, Tragfähigkeit und Steifigkeit in allen vier Hauptbelastungsrichtungen und so eine hohe Flexibilität in der Konstruktion.

Tolerant bei Anschlusskonstruktionen mit Geometrieabweichungen

Im Gegensatz zu den besonders steifen vierreihigen Kugelumlaufeinheiten KUVE-B in O-Anordnung sind die neuen KLLT-Kugelumlaufeinheiten in X-Anordnung ausgeführt. In Verbindung mit größeren Wälzkörpern und der daraus resultierenden geringeren Steifigkeit, kann die KLLT-Kugelumlaufeinheit größere Toleranzen der Anschlussgeometrien besser ausgleichen. Im montierten Zustand entstehen so geringere Zwangskräfte. Somit ist die KLLT gerade im Handlingbereich bei Verwendung von gezogenen Konstruktionsprofilen aus Aluminium oder Schweißkonstruktionen mit größeren Toleranzen ideal geeignet.

Die vierreihigen Kugelumlaufeinheiten KLLT sind in den sechs Baugrößen 15, 20, 25, 30, 35, 45 verfügbar. Die maximale Länge der einteiligen Führungsschienen beträgt bei allen Baugrößen ca. 4.000 Millimeter. Größere Längen werden aus mehreren Teilstücken zusammengesetzt. Die patentierten Kunststoff-Verschlusskappen KA-TN/B verschließen die Befestigungsbohrungen in den Führungsschienen. Sie liegen jeder Standardschiene TKLT lose in der benötigten Anzahl bei.

Schaeffler-Stand auf der Drinktec: Halle C4, Stand 439
