Wie funktionieren Kältetrockner mit Direktverdampfung und welche Vorteile haben sie gegenüber anderen Entfeuchtungstechnologien?

In der Welt der industriellen Druckluftsysteme ist Feuchtigkeit der stille Saboteur, der die Leistung der Anlagen, die Produktqualität und die betriebliche Effizienz beeinträchtigen kann. Dieses Problem lässt sich mit geeigneter Drucklufttrocknungstechnik lösen.

Atmosphärische Luft enthält von Natur aus Feuchtigkeit in Form von Wasserdampf, der unter unterschiedlichen Temperatur- und Druckbedingungen zu Flüssigkeit kondensiert. Wenn diese Luft auf typische Betriebsdrücke von sechs bis zehn Bar komprimiert wird, steigt die relative Luftfeuchtigkeit stark an und erreicht oft Sättigungswerte, die bei der Abkühlung der Druckluft in den Verteilungssystemen Kondensation garantieren.

Die Folgen feuchter Druckluft

Feuchtigkeit in Druckluftsystemen kann Rohrleitungen korrodieren, druckluftbetriebene Geräte beschädigen und Verunreinigungen in Prozesse einbringen. Außerdem beeinträchtigt sie die Produktqualität und fördert die mikrobielle Verunreinigung. Die Feuchtigkeitsentfernung ist ein wichtiger Schutzmechanismus gegen kaskadenartige Systemausfälle. Unbehandelte Druckluft, die einen zu hohen Feuchtigkeitsgehalt aufweist, schafft eine Umgebung, die eine weitverbreitete Korrosion im Druckluftnetz begünstigt. Diese Korrosion betrifft nicht nur die primären Verteilungsrohre, sondern auch Präzisionskomponenten wie Steuerventile, Stellantriebe, Messgeräte und Endverbrauchergeräte.

Der Korrosionsprozess erzeugt nicht nur strukturelle Schäden, sondern auch Rostpartikel und metallische Ablagerungen, die in den Luftstrom gelangen und das Druckluftsystem in ein Verteilungsnetz für Verunreinigungen verwandeln. Diese Partikel können Präzisionsgeräte beschädigen, Prozesssteuerungen stören und die Leistung von Druckluftwerkzeugen und Maschinen beeinträchtigen. Die Minderung des Kontaminationsrisikos geht über den Schutz der Ausrüstung hinaus und umfasst auch die Qualitätssicherung der Produkte.

Druckluft für die Getränkeindustrie

Von Schraubengebläsen bis ölfreien Kompressoren: Gerüstet für eine energieeffiziente Zukunft

In Branchen, in denen Druckluft direkt mit Produkten in Berührung kommt – Lebensmittel- und Getränkeherstellung, pharmazeutische Produktion, Lackierung und Elektronikproduktion – kann feuchtigkeitsbedingte Verunreinigung zu Qualitätsmängeln führen. Nehmen wir unter anderem die Automobilindustrie, wo Druckluft Lackieranlagen und Pneumatiksysteme am Fließband versorgt. Feuchtigkeitsverunreinigungen in Lackieranwendungen führen zu Oberflächenfehlern, schlechter Haftung und Beschichtungsfehlern, die kostspielige Nacharbeiten erfordern.

Trocknerarten im Überblick

Die Druckluftaufbereitungsindustrie hat mehrere technologische Ansätze zur Feuchtigkeitsentfernung entwickelt, die jeweils auf spezifische Leistungsanforderungen, Betriebsbedingungen und wirtschaftliche Zwänge zugeschnitten sind.

Kältetrocknersysteme im Überblick

Kältetrockner dominieren bei industriellen Druckluftanwendungen aufgrund ihrer bewährten Zuverlässigkeit, ihrer moderaten Anschaffungskosten und ihrer Fähigkeit, Drucktaupunkte zu erreichen, die für die meisten Anwendungen geeignet sind.


• Kältetrockner mit Direktverdampfung (nicht-zyklisch) sind der einfachste Ansatz für die Kältetrocknung. Diese Geräte arbeiten kontinuierlich und sorgen für einen gleichmäßigen Betrieb des Kühlkreislaufs unabhängig von Lastschwankungen. Das Kühlsystem läuft konstant und bietet durch einen effizienten zweistufigen Kühlprozess eine stabile Kühlleistung und eine vorhersehbare Feuchtigkeitsabfuhr.
• Kältetrockner mit Wärmespeicher (zyklisch) enthalten thermische Speichermedien, um die Kühlleistung in Zeiten aufrechtzuerhalten, in denen der Kompressor ausgeschaltet ist. Dieser Ansatz reduziert den Energieverbrauch, indem er einen intermittierenden Kompressorbetrieb ermöglicht und gleichzeitig eine effektive Feuchtigkeitsentfernung durch die gespeicherte Wärmekapazität gewährleistet.
• Drucklufttrockner mit drehzahlgeregeltem Antrieb (VFD, zyklisch) stellen die fortschrittlichste Kältetrocknertechnologie dar, bei der elektronische Steuerungen eingesetzt werden, um die Kühlleistung auf der Grundlage von Echtzeitbedarfssignalen zu modulieren. Diese Systeme passen die Kühlleistung kontinuierlich an die tatsächliche Feuchtigkeitsbelastung an und optimieren so die Energieeffizienz unter Beibehaltung der erforderlichen Auslassbedingungen.

Mineralwasser

Guttsta Källa investiert in neues Druckluftsystem

Adsorptionstrocknersysteme: für besonders trockene Luft

Für Anwendungen, die extrem niedrige Feuchtigkeitsniveaus erfordern, insbesondere Drucktaupunkte von –20 °C oder niedriger, wird die Adsorptionstechnologie erforderlich. Bei diesen Systemen werden feuchtigkeitsabsorbierende Materialien verwendet, um ultratrockene Druckluftbedingungen zu erreichen, die bei gekühlten Systemen nicht möglich sind.

• Beheizte Adsorptionstrockner nutzen externe Wärmequellen für die Regeneration des Trockenmittels und sorgen für gleichbleibend niedrige Feuchtigkeitsgrade bei kalkulierbaren Betriebskosten.
• Wärmelose Adsorptionstrockner verwenden Spülluft für die Regeneration des Trockenmittels, sodass kein externer Energiebedarf besteht, aber etwa 15 bis 20 Prozent der getrockneten Druckluft für die Regeneration verbraucht werden.

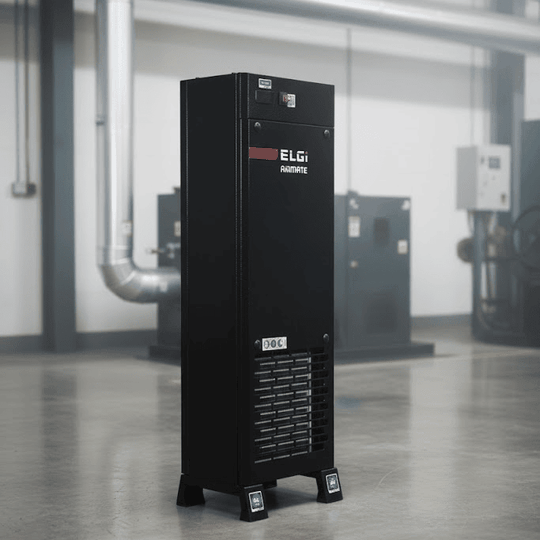

Vorteile der Kältetrockner mit Direktverdampfung

Unter den vielen heute verfügbaren Drucklufttrocknungstechnologien sind die Kältetrockner mit Direktverdampfung die bevorzugte Variante für fast 80 Prozent der industriellen Druckluftanwendungen. Zu den Stärken dieser Technologie gehört eine einfache Bauweise und die damit verbundene Zuverlässigkeit: Die Kältetrockner mit Direktverdampfung haben im Vergleich zu anderen Technologien weniger bewegliche Teile. Die unkomplizierte Schaltung besteht aus einem hermetischen Verdichter, einem luftgekühlten Verflüssiger, einem Expansionsventil und einem Luft-Kältemittel-Wärmetauscher. Typischen Wartungsteams sind diese Komponenten allesamt vertraut. Es werden keine thermischen Massenspeicher, moderne Elektronik oder drehzahlvariable Antriebe benötigt. Das einfache Design führt zu einem geringeren Risiko von Fehlfunktionen und erleichtert die Fehlersuche.

Kältetrockner mit Direktverdampfung werden unter Verwendung von Standardkältekomponenten gebaut. Für die Wartung ist keine spezielle Ausbildung erforderlich. Die meisten Anbieter im Bereich Druckluft- und Klimatechnik sind mit der Wartung von Direktexpansionssystemen vertraut, was zu wettbewerbsfähigen Servicekosten führt. Ersatzteile sind in der Regel schnell verfügbar. Weiterhin müssen keine proprietären Teile oder Softwaresysteme verwaltet werden.

Energieeffizienz

Druckluft-Management mit KI

Auch die Energieeffizienz dieser Systeme ist oft besser als gedacht: Kältetrockner mit Direktverdampfung vermeiden die häufigen Starts, Stopps und Wärmeverluste, die bei zyklischen Trocknern auftreten. Wenn man die Hilfssteuerungslasten und die Ineffizienzen bei der Taktung berücksichtigt, haben Direktexpansionssysteme beim Energieverbrauch oft die Nase vorn.Kältetrockner mit Direktverdampfung sind so konstruiert, dass sie einen stabilen Drucktaupunkt von drei bis fünf Grad Celsius aufrechterhalten, wie ihn die meisten industriellen Innenanwendungen benötigen. Sie sind für verschiedene Anwendungen geeignet: von der allgemeinen Anlagenluft bis zur Instrumenten- und Prozessluft (mit zusätzlicher Filterung nach Bedarf).

Besondere Merkmale moderner Kältetrockner mit Direktverdampfung

Moderne Kältetrockner mit Direktverdampfung verfügen teils über ausgeklügelte Funktionen, die Effizienz und Zuverlässigkeit verbessern sollen. So nutzen einige Modelle verlustfreie Ablassventile, die das Kondensat automatisch ableiten, ohne dass Druckluft verschwendet wird, wie es bei herkömmlichen zeitgesteuerten Ablasssystemen der Fall ist.Effiziente Edelstahlverdampfer enthalten korrosionsbeständige, gelötete Plattenwärmetauscher, die eine lang anhaltende Leistung und gleichmäßige Kühlung bieten. Diese bieten im Vergleich zu herkömmlichen Kupferrohrkonstruktionen eine bessere Wärmeübertragung. Teils ist eine Wandmontage der Trocknergeräte möglich, um Platz zu sparen.

Filterelemente

Schmierölfilter für Kälteanlagen mit NH3

Viele neuere Modelle nutzen darüber hinaus umweltfreundlichere Kältemittel, beispielsweise R513a. Dieses Kältemittel bietet ein Treibhauspotenzial (Global Warming Potential, GWP) von circa 630, was deutlich weniger ist als bei herkömmlichen Kältemitteln wie R134a. Die niedrigere GWP-Einstufung führt direkt zu einer Reduzierung der CO₂-Äquivalent-Emissionen während des gesamten Lebenszyklus der Geräte. R513a bietet ähnliche Leistungsmerkmale wie herkömmliche Kältemittel und gleichzeitig eine bessere Umweltverträglichkeit, sodass die Umweltverantwortung nicht zulasten der Systemleistung geht.

Leitlinien für die strategische Umsetzung

Einen Kältetrockner erfolgreich zu implementieren, erfordert eine sorgfältige Prüfung der Systemgröße, der Installationsanforderungen und der Integration in die bestehende Druckluftinfrastruktur.Für optimale Leistung und Energieeffizienz muss die Lösung richtig dimensioniert werden. Die Trocknerkapazität muss mit den tatsächlichen Anforderungen an den Druckluftdurchsatz übereinstimmen und gleichzeitig die Schwankungen der Umgebungstemperatur, die Temperatur der Eingangsluft und die Feuchtigkeitsbelastung berücksichtigen.

Antriebskomponenten

Mehr Effizienz für die Getränkeindustrie

Die Positionierung der Anlage hat Einfluss auf die Wirksamkeit des Systems. Die Installation von Trocknern nach dem Druckluftbehälter bietet Vorteile in Form von Temperaturstabilisierung, Strömungsglättung und verbesserter Kondensatabscheidung. Eine ausreichende Belüftung um den Trockner herum sorgt für eine effiziente Wärmeabfuhr aus dem luftgekühlten Kondensator.

Zusammenfassung

Es gibt verschiedene Gerätearten für die Trocknung von Druckluft. Für viele Fälle eignen sich Kältetrockner mit Direktverdampfung. Fortschrittliche Direktexpansionssysteme zeichnen sich durch Funktionen wie verlustfreie Entwässerung und umweltfreundlichere Kältemittel aus.
