Innovatives Dreiwege-Kugelsektorventil von Schubert & Salzer

Ventil Dreiwege-Kugelsektorventil zur Regelung von Durchflüssen

26.07.2024 Von Schubert & Salzer Control Systems 2 min Lesedauer

Anbieter zum Thema

Schubert & Salzer Control Systems GmbH

HARTER GmbH

Ruland Engineering & Consulting GmbH

ProMinent GmbH

Schubert & Salzer Control Systems erzielt mit dem weltweit ersten Dreiwege-Kugelsektorventil besonders hohe und in alle Richtungen nahezu gleiche Volumenströme.

Das Ventil erzielt besonders hohe Durchflüsse.(Bild: Schubert & Salzer Control Systems) — Das Ventil erzielt besonders hohe Durchflüsse.
(Bild: Schubert & Salzer Control Systems)

Dreiwege-Ventile übernehmen bei vielen industriellen Prozessen die Funktion, strömende Medien zu mischen oder aufzuteilen. Schubert & Salzer hat nun ein Dreiwege-Kugelsektorventil für die Durchflussregelung von Flüssigkeiten und Gasen entwickelt. „Unser Ansatz, die Kugelsektor-Bauform für Dreiwege-Ventile zu verwenden, ist völlig neu. Auf diese Weise erzielen wir etwa 20 Prozent höhere K_VS-Werte als Dreiwege-Ventile in herkömmlicher Bauform“, erklärt Reiner Wolf, Leiter mechanische Konstruktion und Entwicklung. Diese außerordentlich hohen Durchflussmengen erreicht der Hersteller durch die spezielle Konstruktion des Kugelsektors und des Ventilgehäuses. Die daraus resultierende gerade Durchströmung in die eine Richtung und die minimierte Strömungsumlenkung in die andere, führen im Ergebnis zu den sehr hohen und nahezu identischen KVS-Werten.

Regelverhalten des Ventils

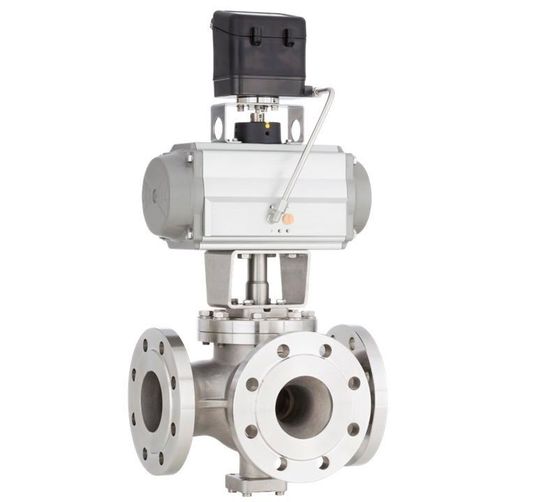

Die Dreiwege-Kugelsektorventile eignen sich beispielsweise für Temperier- und Mischprozesse.(Bild: Schubert & Salzer Control Systems) — Die Dreiwege-Kugelsektorventile eignen sich beispielsweise für Temperier- und Mischprozesse.
(Bild: Schubert & Salzer Control Systems)

Die Kontur des Kugelsektors und seine spielfreie Lagerung gewährleisten gemeinsam mit Antrieb und Stellungsregler eine besonders hohe Regelpräzision. Der Stellwinkel von 90 Grad ermöglicht einen sehr großen Regelbereich. Das Stellverhältnis beträgt 300:1.

Die Kräfte der strömenden Medien werden vollständig von den Lagerzapfen der Dreiwege-Kugelsektorventile aufgenommen, weshalb pneumatische oder elektrische Antriebe nur sehr geringe Betätigungskräfte benötigen. Das relativ kleine Antriebsdrehmoment bleibt zudem über den gesamten Betätigungsbereich nahezu konstant. Änderungen des Differenzdrucks haben deswegen kaum Auswirkungen auf die Regelpräzision der Dreiwege-Kugelsektorventile.

Der Antriebsaufbau kann am oberen oder unteren Wellenende erfolgen, sodass sich die Konstruktion flexibel an unterschiedliche Einbausituationen anpassen lässt.

Die Anuga Foodtec: der Hotspot für die Lebensmittel- und Getränkeproduktion. (Bild: Koelnmesse GmbH, Oliver Wachenfeld)

Optional mit digitalem Stellungsregler

Vor allem im Zusammenspiel mit dem digitalen Stellungsregler Typ 8049 von Schubert & Salzer schöpfen die Dreiwege-Kugelsektorventile ihr Regelpotenzial voll aus. Neben einer Ex- und FM-Ausführung kann der Regler auch mit IO-Link ausgestattet werden. Damit stehen umfangreiche Zustandsdaten für die Analyse und vorausschauende Instandhaltungsplanung beziehungsweise Predictive Maintenance bereit.

Dreiwege-Kugelsektorventile eignen sich für Temperier- und Mischprozesse der Stahl-, Chemie-, Lebensmittel- und Getränkeindustrie sowie für die Energieerzeugung, die Herstellung von Kunststoff- beziehungsweise Gummiprodukten und den Einsatz in Prüfständen. (dm)
